Filtre coupe bande

Icône de l'outil pédagogique Définition

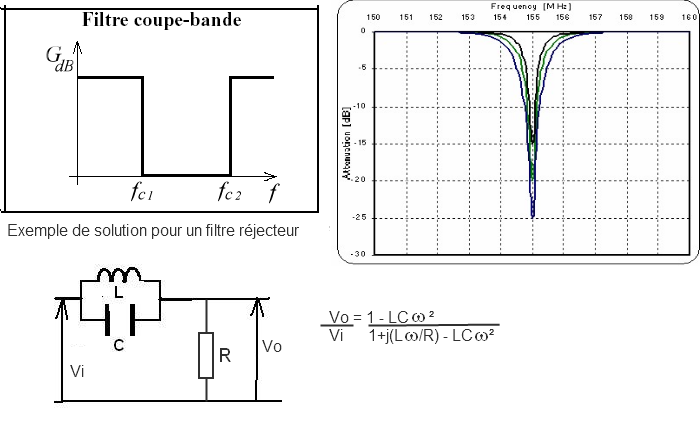

Un filtre coupe-bande aussi appelé filtre réjecteur de bande est un filtre empêchant le passage d'un intervalle de fréquences.

Il est composé d'un filtre passe-haut et d'un filtre passe-bas dont les fréquences de coupure sont souvent proches mais différentes, la fréquence de coupure du filtre passe-bas est systématiquement inférieure à la fréquence de coupure du filtre passe-haut.





ω = 2.Π.f

  • Si f→0 alors l'impédance de L=0Ω et Vo=Vi
  • Si f→∞ alors l'impédance de C=0Ω donc Vo = Vi
  • Entre les fréquences de coupure le circuit LC est résistif et Vi est atténué.
