Comparateur

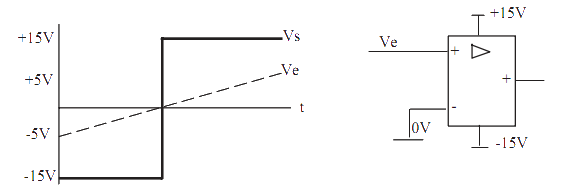

Comparateur en boucle ouverte

Dans ce montage, il n'y a pas de rétroaction.

Si e+>e- alors Vs=+15V

sinon Vs=  -15V

Dans l'exemple ci-dessus, la comparaison du signal d'entrée se fait avec 0V.

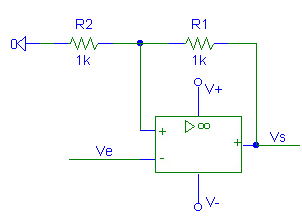

Comparaison à 2 seuils - Trigger de Schmitt

Pour ce montage, deux seuils assurent la commutation:

• Vth+ = V+.R2/R1
• Vth- = V-.R2/R1

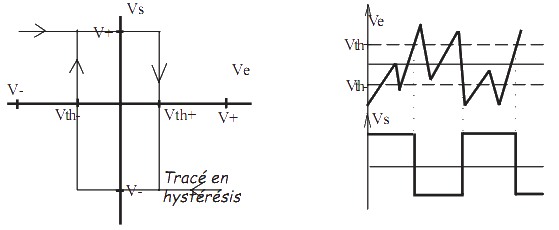

La caractéristique de transfert se présente sous forme de courbe en hystérésis.

Cette structure est préférée à la précédente si le signal est susceptible d'être très parasité.
