Amplificateur Opérationnel
Un amplificateur linéaire intégré (ALI) appelé encore amplificateur opérationnel (AOP) est une structure que l'on trouve intégrée dans un circuit intégré.
Elle dispose :
- d'une amplification en boucle ouverte1 infinie
- d'une large bande passante2
- d'une impédance d'entrée infinie (courants d'entrées nuls)
- d'une impédance de sortie nulle.
Son alimentation se fait souvent par deux tensions symétriques (V+ et V-) mais certains sont alimentés aussi en mono tension.
Les deux entrées sont souvent appelées e+ et e- et la différence de tension entre les deux est :
ε = e+ - e-
1 : Boucle ouverte : on dit qu'un circuit est en boucle ouverte lorsque le signal de sortie n'est pas utilisé intégralement ou partiellement en entrée. On dit également dans ce cas qu'il n'y a pas de rétroaction

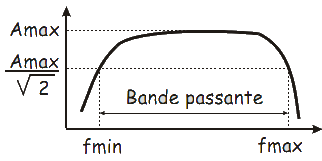

2 : Bande passante : c'est la différence entre une fréquence haute et une fréquence basse. Les deux fréquences sont prises pour une atténuation par rapport au maximum de 1/√2 (-3dB).
