Amplificateurs

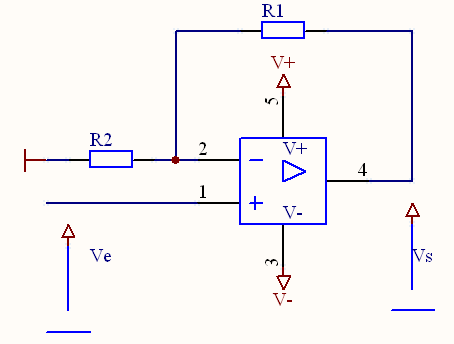

Amplificateur non inverseur

Pour ce montage la fonction de transfert donne :

Vs/Ve = 1+R1/R2 =(R1+R2)/R2

Amplificateur inverseur

Le calcul de la fonction de transfert est détaillé précédemment.

Vs/Ve = -R1/R2

Le signal de sortie est déphasé de 180° par rapport au signal d'entrée. L'amplification dépend de R1 et R2. Cette structure peut aussi atténuer.
