Méthode de calcul

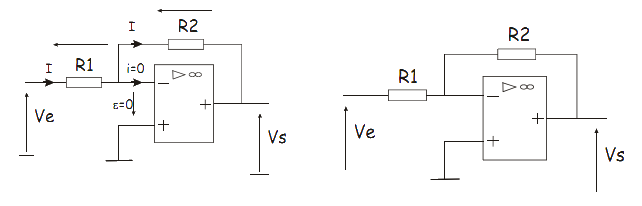

Soit le montage suivant pour lequel on souhaite calculer la fonction de transfert Vs/Ve :

Méthodologie de calcul :

• La contre-réaction existe, dans ce cas ε= e+ - e- est nul.
• On place les courants et les tensions.
• On cherche Vs/Ve. On prendra donc une maille dans laquelle se trouve Vs ou Ve. La première maille donne : Vs+R2.I+ε=0 soit Vs= -R2.I
• Pour éliminer I qui est une variable inconnue, il faut utiliser une deuxième équation trouvée grâce à une nouvelle maille (elle comportera de préférence Ve) :
• Ve-R1.I+ε=0 donc I=Ve/R1
• En remplaçant I dans la première équation on trouve

Vs/Ve = -R2/R1.

Conclusion : L'amplification dépend uniquement des deux résistances.
