L'amplification ou l'atténuation
Expression du besoin

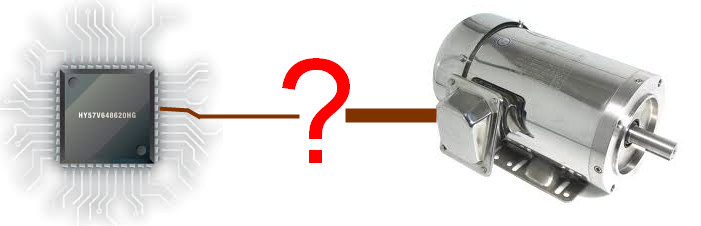

Comment faire pour commander un moteur consommant un courant de 1A en fonctionnement nominal à partir d'un microprocesseur qui n'est capable de restituer que 0,1A ?
La solution : Alimenter le moteur avec un courant plus important mais proportionnel à celui sortant du microprocesseur.

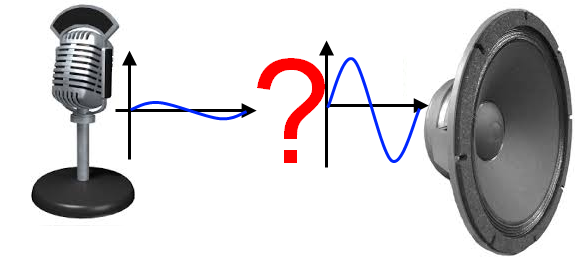

Comment faire pour que la tension très faible sortant d'un microphone (quelques mV) soit suffisante pour mettre en mouvement les membranes d'un Haut Parleur de puissance ?
La solution : Alimenter le Haut Parleur avec une tension plus importante (et aussi un courant suffisant) mais proportionnelle à celle sortant du microphone.
Amplificateur
L'amplification d'un signal électrique consiste à augmenter une ou certaines de ses grandeurs électriques :
- le courant : amplification du courant
- la tension : amplification de tension
- la puissance : amplification du courant et de la tension
Une opération d'amplification est une opération de multiplication par une constante supérieure à 1
On voit sur le chronogramme ci-contre que Vs(t) = 2 x Ve(t)
La fonction de transfert :
Vs(t)/Ve(t) = 2
Atténuation

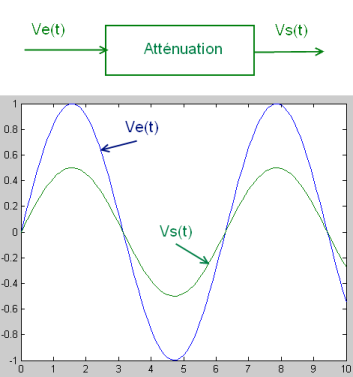

Il s'agit de l'opération de l'amplification. L'atténuation est une opération qui consiste à diviser par une constante supérieure à 1 le signal d'entrée (ou a multiplier par une constante comprise entre 0 et 1).
Vs(t) = 0,5 x Ve(t)
Vs(t)/Ve(t) = 0,5
