Un amplificateur linéaire intégré (ALI) appelé encore amplificateur opérationnel (AOP) est une structure que l'on trouve intégrée dans un circuit intégré.

Elle dispose :

• d'une amplification en boucle ouverte¹ infinie
• d'une large bande passante²
• d'une impédance d'entrée infinie (courants d'entrées nuls)
• d'une impédance de sortie nulle.

Son alimentation se fait souvent par deux tensions symétriques (V+ et V-) mais certains sont alimentés aussi en monotension.

Les deux entrées sont souvent appelées e+ et e- et la différence de tension entre les deux est :

ε = e⁺ - e^-





---

---

1 : Boucle ouverte : on dit qu'un circuit est en boucle ouverte lorsque le signal de sortie n'est pas utilisé intégralement ou partiellement en entrée. On dit également dans ce cas qu'il n'y a pas de rétroaction





---

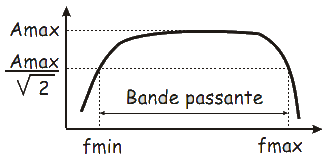

2 : Bande passante : c'est la différence entre une fréquence haute et une fréquence basse. Les deux fréquences sont prises pour une atténuation par rapport au maximum de 1/√2 (-3dB).
