Filtre passe bas


Un filtre passe-bas laisse passer les fréquences entre 0Hz et la fc (la fréquence de coupure). Au-delà de fc, les fréquences sont atténuées.

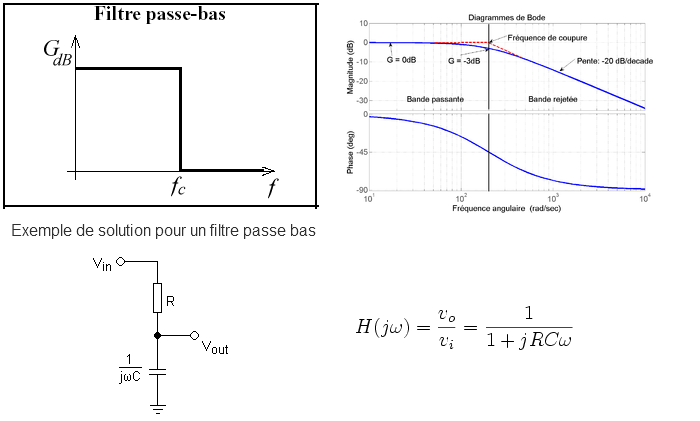

Analyse du circuit


Si f→0 alors lim(H(jω))=1 donc Vo = Vi

Si f→∞ alors lim(H(jω))=0 donc Vo = 0

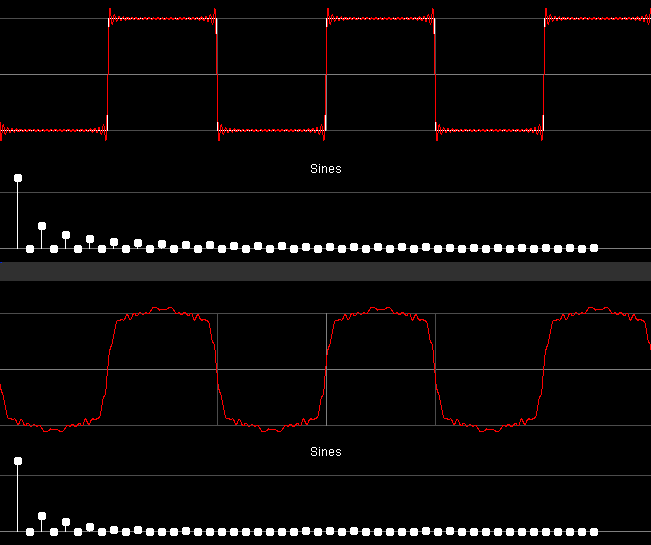

Ci-dessous, la transformation d'un signal carré par un filtre passe bas :


Simuler un filtre passe bas
