Définitions
Amplification
L'amplification d'un signal consiste à augmenter une ou certaine de ses grandeurs électriques :
- le courant : amplification de courant
- la tension : amplification de tension
- la puissance : amplification de puissance
L'amplification de puissance étant à la fois une amplification de courant et de tension.
Une opération d'amplification est donc une opération de multiplication par une constante supérieure à 1.
La saturation
Les structures de traitement des signaux analogiques sont réalisées avec des amplificateurs. Ces derniers ne peuvent restituer, au maximum que la tension maximum qui les alimente.
Si théoriquement ils doivent restituer plus, la tension de sortie ne dépassera pas cette tension d'alimentation. On dit qu'ils saturent.

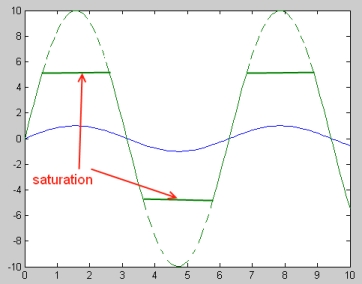

Exemple d'un signal amplifié par un amplificateur alimenté en +5V et -5V.
Une octave
Une octave est un rapport de deux entre deux fréquences.
Par exemple un LA2 de fréquence 440Hz est une octave en dessous d'un LA3 de 880Hz.
Pour changer de son à l'octave, on double par exemple la longueur d'une flûte : une flûte ténor mesure 60cm tandis qu'une flûte soprano mesure 30cm.

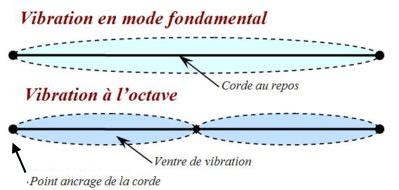

Pour une guitare en réduisant de moitié la longueur vibrante d'une corde on joue la même note que la corde à vide mais à une octave plus haut.
Une décade
Une décade est un rapport de 10 entre deux fréquences. Généralement, pour des grandeurs évoluant par décade, on utilise une échelle logarithmique (logarithme décimal) de sorte que les phénomènes soient plus visibles.
Représentation de Bode
On utilise généralement le diagramme de Bode pour représenter un phénomène fréquentiel.
Son axe des abscisses est graduée de manière logarithmique et ses axes des ordonnés en dB pour le gain et en degré pour la phase.

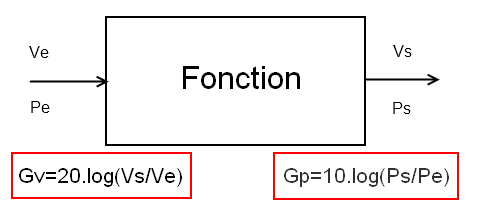

Le gain
Plutôt que de parler de coefficient d'amplification, on préfère parler de GAIN.
Le gain désigne la capacité d'une structure à augmenter ou diminuer la puissance ou l'amplitude d'un signal.
Si le gain est positif, la structure amplifie le signal, si le gain est négatif, la structure atténue le signal.
L'unité du gain est le décibel noté dB.

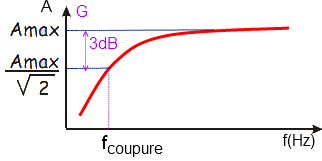

Fréquence de coupure
La fréquence de coupure spécifie une fréquence particulière à laquelle le signal est atténué de -3db (ou subit une atténuation de 1/√2) par rapport à l'amplitude maximale.
Selon la position de cette fréquence par rapport à la courbe de fréquence on parle de fréquence de coupure basse ou de fréquence de coupure haute.

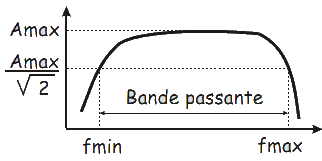

La bande passante
C'est la différence entre la fréquence de coupure haute et la fréquence de coupure basse. Les deux fréquences sont prises pour une atténuation par rapport au maximum de 1/√2 (-3dB).
