Equation logique et fonctions logiques

Icône de l'outil pédagogique Définition

Comme en arithmétique, une équation caractérise une variable en fonction d'autres variables et/ou de constantes.

Les opérateurs logiques présents dasn une équation sont :

  • NON : inverse l'état logique d'une variable. Le caractère ¯ ou / spécifie l'opérateur NON. Exemple :Si A=0, /A=1. Si A= 1, /A =0. On dit qu'on complémente la valeur.
  • OU : Représentée par le signal plus "+", la fonction OU impose que au moins une des variables liée à l'opérateur soient à 1 pour que le résultat soit à 1

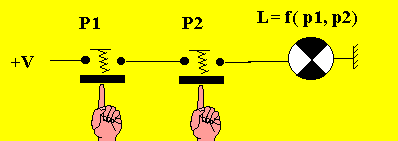

  • ET : Représentée par un point ".", la fonction ET impose que les variables liées à l'opérateur soient à 1 pour que le résultat soit à 1. Ci-dessous : L=P1 . P2




Icône de l'outil pédagogique Fonctions logiques

Une fonction logique, appelée aussi Porte Logique, est une structure matérielle, un composant électronique, qui assure une opération logique.

Fonction NON





Fonction ET





Fonction OU





Animations de Jean-Louis HU



L'association des fonctions ET et NON donnent une fonction NON-ET (NAND)

L'association des fonctions OU et NON donnent une fonction NON-OU (NOR)
