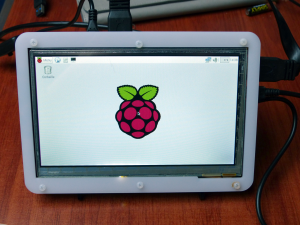

Installer un écran 7 pouces

Il s'agit ici d'un écran de marque Waveshare de 1024x600.

L'installation matérielle est aisée : un câble HDMI-HDMI entre l'écran et le Raspberry et une alimentation microUSB qui peut-être branchée sur une des prise USB du Raspberry.

Attention : le bloc d'alimentation doit fournir un courant suffisant (2A recommandé) sinon l'écran ne fonctionnera pas ou mal (clignotement).

Installation du système

Après branchement et mise en route de l'ensemble (Raspberry+écran LCD), l'écran devrait s'afficher en gris.

• Rendre le Raspberry utilisable soit en changeant d'écran soit en utilisant une connexion SSH.
• télécharger le driver pour l'écran pour Pi2 ou les versions précédentes ou en allant sur le site du constructeur.
• aller dans le dossier de téléchargement :

cd /root/Téléchargements

• Décompacter le fichier

sudo tar zxvf nom_fichier.tar.gz

• aller dans le dossier de décompression

cd nom_dossier_decompression

• lancer l'installation du driver

sudo ./USB_TOUCH_CAP_7.0_RASPBIAN

• Après installation le raspberry redémarre. Rentrer à nouveau dans le système (l'écran 7 pouces n'est pas encore utilisable).

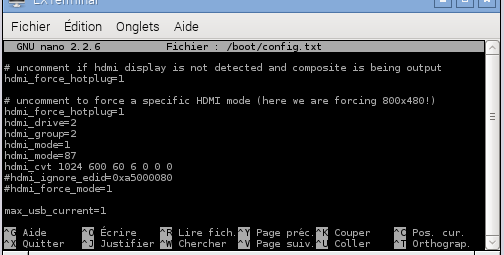

• Editer un fichier /boot/config.txt en utilisant nano par exemple

sudo nano /boot/config.txt

• Modifier les lignes suivantes si nécessaire :



Ajuster l'écran tactile

L'utilitaire d'ajustement se trouve dans le menu Préférences/Calbrate Touchscreen.

Pour calibrer, il suffit de pointer à 4 reprises la croix présentée à l'écran.




Clavier virtuel

Utile lorsqu'on utilise le raspberry en tablette :

sudo apt-get install matchbox

La clavier est installé dans le menu accesoires
