Commutation commandée
Expression du besoin

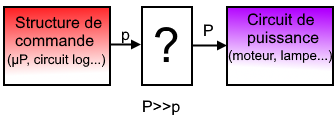

Lorsqu'une structure électronique doit réaliser une commutation des problématiques de transmission de puissance peuvent se poser :
- le circuit de commande est incapable de fournir la puissance nécessaire au circuit de puissance
- le courant nécessaire au circuit de puissance est trop important au regard du courant que peut fournir le circuit de commande
- la tension du circuit de puissance est différente de la tension du circuit de commande
- le circuit de commande doit être isolé galvaniquement du circuit de puissance (aucun électron partant du circuit de commande ne doit arriver au circuit de puissance et réciproquement)
Critères technologiques
Les critères technologiques permettent de faire un choix de solutions et de composants.
Fréquence de commutation :
Il s'agit du nombre de fois par seconde qu'un signal doit être commuté.
Temps de réponse :
Il s'agit de l'intervalle de temps entre le signal de commutation et la commutation elle-même.
Pouvoir de coupure :
Exprimé en tenson et en courant, il désigne la ca&pacité à interrompre un courant sous une certaines tension.
