USB
La liaison USB (Universal Serial Bus) est un bus série qui permet la connexion à chaud des périphériques sur les ordinateurs. Le connecteur USB dispose de quatre fils :
- une alimentation de +5V
- La référence de tension GND
- de deux signaux différentiels (D+ et D-)
Connectique
Signaux

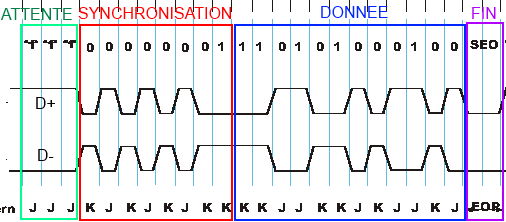

Les chronogrammes de transmissions sont différents du protocole RS232 dans le sens où les signaux respectent le codage NRZI (Non Retour à Zéro Inversé) : un niveau logique 1 (NL1) est représenté par un non changement d'état du signal alors qu'un NL0 entraîne un changement d'état.
On utilise habituellement les lettres J et K pour définir ces changements d'état :
- Etat J : D- > D+ d'au moins 200 mV
- Etat K : D+ > D- d'au moins 200 mV
Une trame de transmission commence par un mot de start de 8 bits (00000001) et deux bits de stop (EOP= 11).
Vitesse de transmission
Elle dépend de la norme :
Version |
USB 1.0 |
USB 1.1 |
USB 2.0 |
Wireless USB |
USB 3.0 |
USB 3.1 |
Année |
1996 |
1998 |
2000 |
2005 |
2008 |
2013 |
Débit |
1,5 Mbit/s(0,19 Mo/s) |
12 Mbit/s(1,5 Mo/s) |
480 Mbit/s (60 Mo/s) |
480 Mbit/s (60 Mo/s) |
5 Gbit/s(600 Mo/s) |
10 Gbit/s (1,2 Go/s) |
