RS232 (ou V24)

C'est la liaison la plus courante. Très utilisées encore aujourd'hui dans les milieux industriels et personnels. Il s'agit d'une liaison asynchrone FULL-DUPLEX mais en Point à Point.

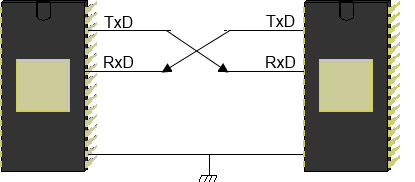

Trois fils sont nécessaires :

• TxD : transmission de données
• RxD : réception de données
• GND : référence de tension

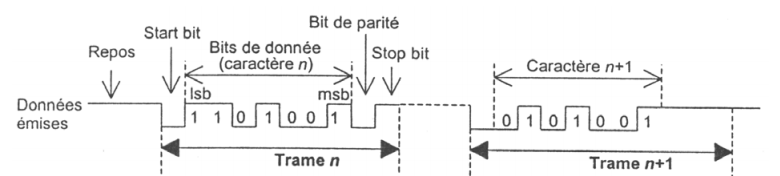

La synchronisation des données se fait grâce au format des trames :

• Le bit de start défini le début de la transmission : il est toujours à 0
• Les bits de données sont au nombre de 7 ou de 8 selon le paramétrage prédéfini
• Le bit de parité qui permet une vérification basique de la bonne transmission; il est pair, impair ou inexistant
• Les bits de stop au nombre de un ou deux.

Remarque : Le bit de parité complète la donnée par un bit de sorte que le nombre de bit à 1 soit pair ou impair selon le paramétrage. Exemple : Parité paire Si le mot est 01100001 le bit de parité se mettra à 1 pour que le nombre de bits soit pair.

Niveaux de tension

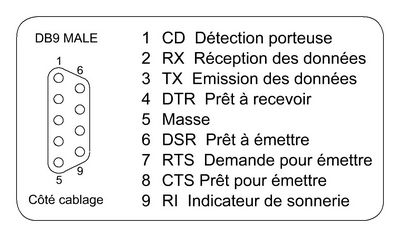

Connecteurs :

Ils existent sous deux formes les deux étant dans un format D:

• Le DB9

• Le DB25 beaucoup plus rare

Limite de transmission:

Simulateur de Patrick ABATI
