Le diagramme PERT
Ce diagramme présente chaque tâche d'un projet par un cercle contenant :
- le numéro de la tâche
- la date au plus tôt à laquelle la tâche peut commencer (en tenant compte des tâches précédentes.
- la date au plus tard où la tâche doit être terminée pour ne pas retarder les suivantes
Etape 1
On place les taches représentées par leurs cercles en les liant par des flèches temporelles (début vers fin). Les flèches portent le nom de la tâche ainsi que sa durée.

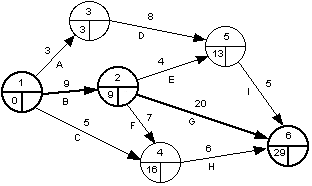

Etape 2
Placer dans chaque cercle la date au plus tôt en tenant compte de la durée de la tâche et de ce qui précède. Compléter en allant de la gauche vers la droite.

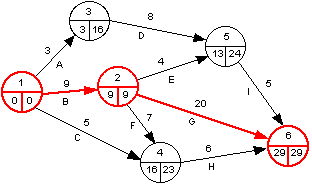

Etape 3
En partant de la droite vers la gauche, faire les calculs inverses en déterminant la date au plus tard pour rester dans les délais
La différence entre la date au plus tard et la date au plus tôt s'appelle la marge totale.
On dit qu'une tâche de A vers B est critique si la différence entre la date au plus tard de B et la date au plus tôt de A est égale à la durée de la tâche à accomplir.
L'ensemble des tâches critiques constitue le chemin critique, c'est-à-dire le chemin sur lequel aucune tâche ne doit avoir de retard pour ne pas retarder l'ensemble du projet.
