Caractéristiques principales

Résolution

Pour un CAN, il s'agit de la plus petite variation de la tension d'entrée qui provoque un changement de code.

Pour un CNA il s'agit de l'écart minimum en sortie lorsque l'on change le LSB.

Elle est exprimée en %, mais par abus de langage on associe souvent la résolution au nombre de bits du mot numérique.

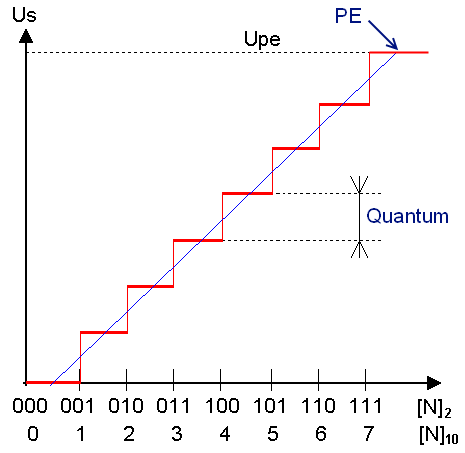

Pleine échelle

La tension pleine échelle est la tension maximale que l'on peut obtenir en sortie du CNA. Elle est égale à VPE = (2n-1).Vref/2n

Quantum ou LSB

C'est la variation de tension que l'on obtient lorsqu'on change la valeur du LSB d'un CNA.

C'est la plus petite variation de tension d'entrée nécessaire du CAN pour provoquer le changement de la sortie.

Temps de conversion

C'est le temps nécessaire pour que la sortie prenne la valeur indiquée par le code d’entrée et soit stable. (quelques ns pour des CNA et des µs pour les CAN).

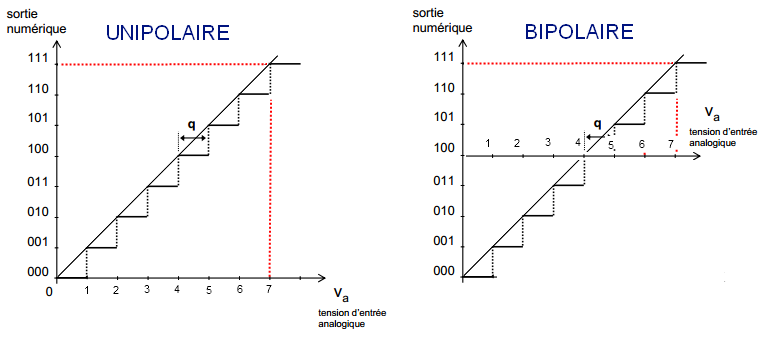

Bipolaire/Unipolaire

Afin d'accepter ou de restituer des tension négatives, les convertisseurs peuvent fonctionner en mode bipolaire. Dans ce cas, dans la majorité des cas, la valeur 0V correspond à la situation où tous les bits sauf le MSB sont à 0.

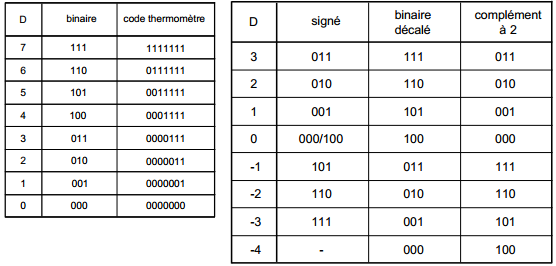

Codage

Le code le plus ordinaire utilisé par les convertisseurs est le code binaire naturel, mais d'autres codes sont parfois utilisés : Code thermomètre, binaire signé, binaire décalé, complément à 2.
