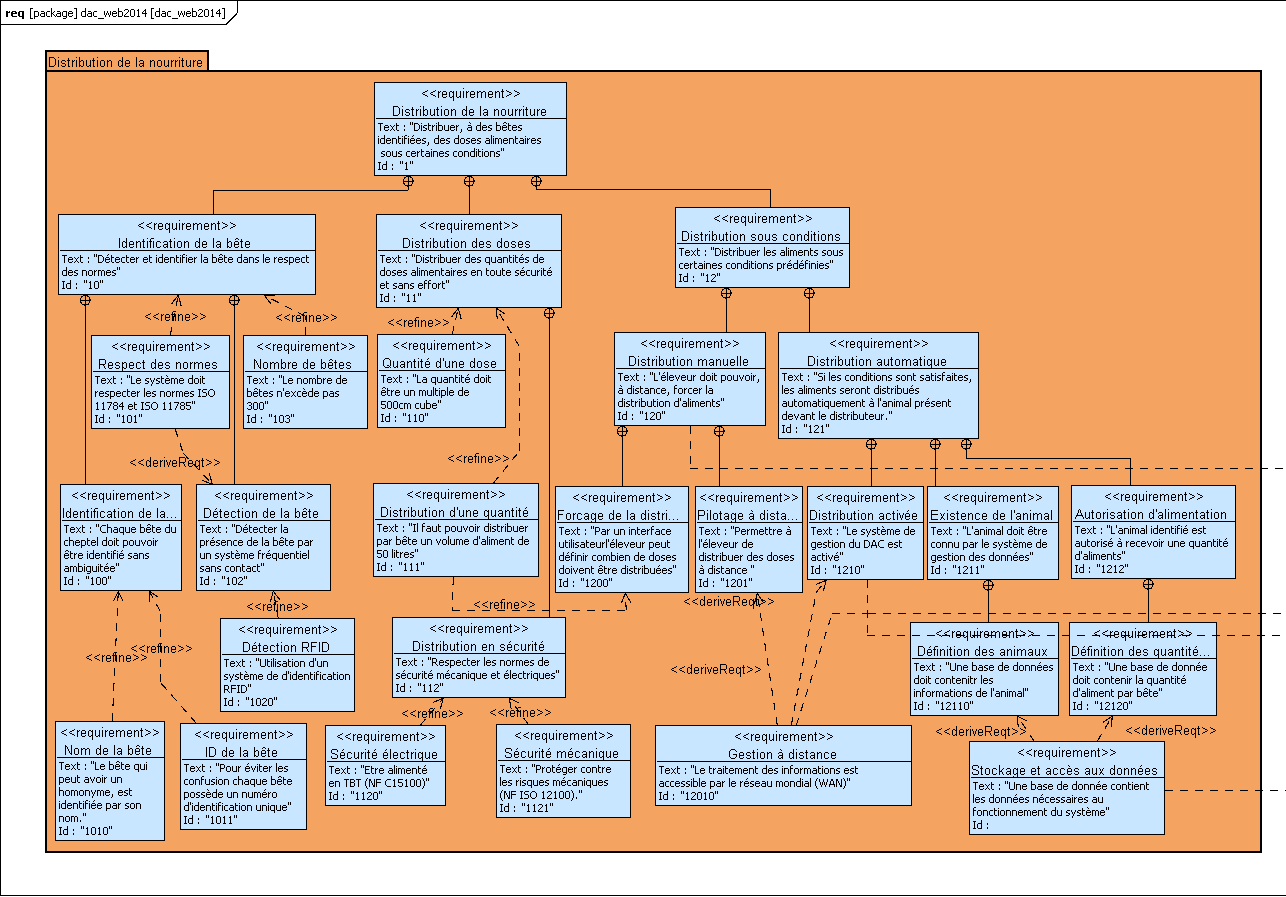

Exemple n°2 : Distributeur d'aliments

Il s'agit du distributeur d'aliments dont le diagramme de cas d'utilisation a été décrit précédemment.

La complexité du système implique plusieurs parties présentées dans des package différents (ici Distribution de la nourriture).

A remarquer :

• chaque exigence dispose d'un ID spécifique
• le numéro des ID est hiérarchisé
• le respect des normes étant une exigence, une relation de raffinement précise les normes
• une relation copy permet de reprendre dans un autre package une exigence déjà décrite
