Le routage est le mécanisme par lequel des chemins sont sélectionnés dans un réseau pour acheminer les données d'un expéditeur jusqu'à un ou plusieurs destinataires.

Le routeur dispose de plusieurs cartes réseau et, grâce à une table de routage, il achemine les trames d'une carte à l'autre.

On dit qu'un routeur fait du Network Address Translation (NAT) lorsqu'il fait correspondre les adresses IP internes non-uniques et souvent non routables d'un intranet à un ensemble d'adresses externes uniques et routables. Ce mécanisme permet notamment de faire correspondre une seule adresse externe publique visible sur Internet à toutes les adresses d'un réseau local.

Une passerelle NAT (en anglais, gateway) est un dispositif permettant de relier deux réseaux informatiques différents. Ainsi, plusieurs équipements peuvent accéder à l'autre réseau par l'intermédiaire de la passerelle à condition que celle-ci soit connue par ces équipements. Ce processus intervient à partir de la couche 4 (couche transport) du modèle OSI et peut modifier la trame jusqu'à la couche 6.

L'accronyme NAT vient de Network Address Translation.






Icône de l'outil pédagogique Table de routage

La table de routage regroupe trois types d'entrées :

Adresses du réseau de destination Port du prochain routeur Métrique
194.100.1.0 eth0 5
110.55.2.0 eth1 2
92.120.3.0 eth0 1
etc etc etc
  • Adresse du réseau : Correspond à l'adresse du réseau vers laquelle l'information doit aller
  • Port du prochain routeur : Correspond au nom de la carte réseau permettant d'accéder au réseau de destination
  • Métrique : Il s'agit d'un indice de performance dépendant du nombre de saut de routeur, du temps d'acheminement statistique, etc... Plus cette valeur est faible et plus l'accès est privilégié.
Exemple pour le plan de routage de la figure précédente :

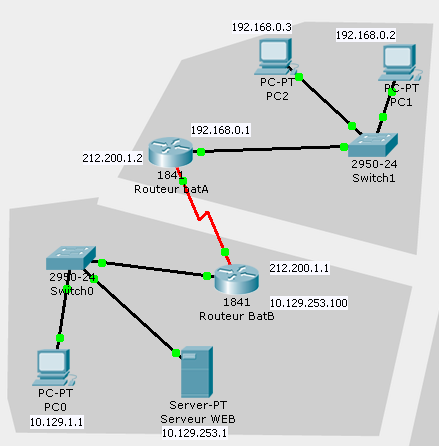

  • Routeur BatA : 10.129.0.0/16 via 212.200.1.1
  • Routeur BatB : 192.168.0.0/16 via 212.200.1.2

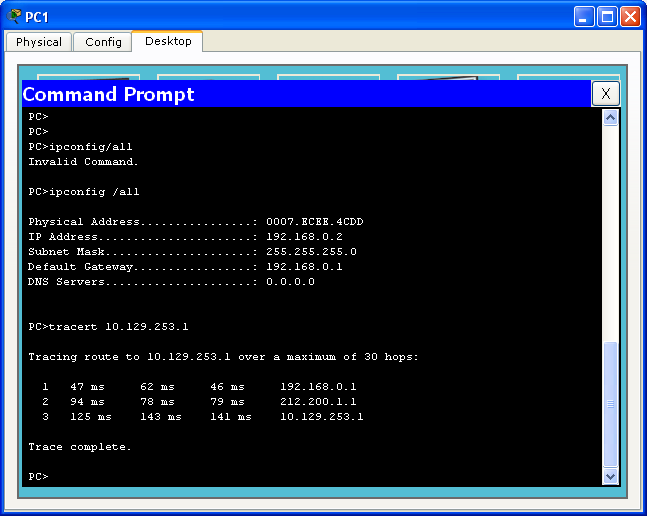

Exemple de routage entre PC1 et le serveur WEB (Architecture représentée ci-dessus):

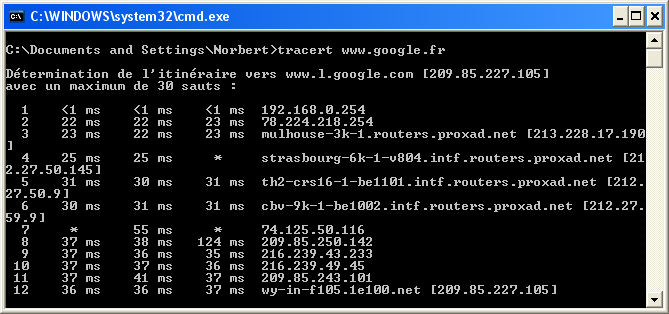

Exemple de routage vers www.google.fr

  • 192.168.0.254 est l'adresse de la passerelle
  • 209.85.227.105 est l'adresse du serveur WEB de destination.
  • 10 routeurs sont traversés entre le routeur du fournisseur d'accès Internet et celui du destinataire.
