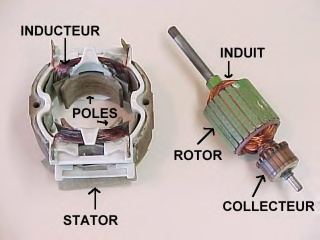

Génératrice DC (Dynamo)

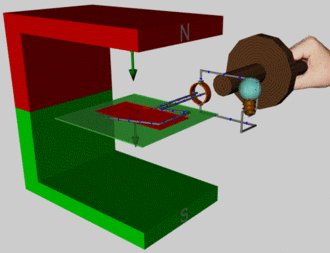

En faisant tourner une bobine dans le champ magnétique d'un aimant, on produit un courant électrique dans les fils de la bobine.
sources de l'image : Arthur Kronenberger - www.physik3d.de
L'usage du collecteur relié aux bobinages et des balais qui, en frottant, assurent le contact électrique entre le collecteur (donc les bobines du rotor) et les bornes de sortie permet d'obtenir une source de tension unidirectionnel.
Modélisation (charge résistive)
La dynamo se modélise de manière simple par :
- une force contre électromotrice
E - une résistance série
- J : le moment d'inertie
- Rs la résistance interne de la génératrice
- K le coefficient de couple électromécanique
- Cr le couple résistant
- 1/s correspond à une intégration
On en déduit que U = E + R.I en régime établi

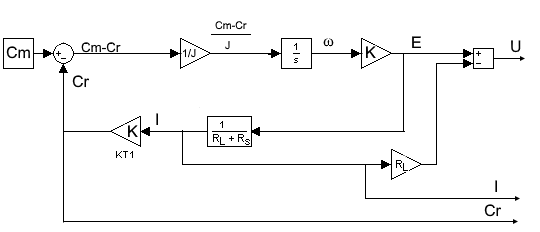

Modélisation par schéma bloc
Avec
