Rappels sur le courant électrique

Icône de l'outil pédagogique Force électrostatique - Champ électrique

Deux particules chargées électriquement sont atirées l'une vers l'autre. On parle de de force électrostatique.

Le champ électrique est défini comme la force par unité de charge :



Son unité s'exprime en V/m ou N/C.

Où E est le champ électrique Q la différence de charge électrique ε la permitivité du milieu qui sépare les particules et r la distance entre les particules.

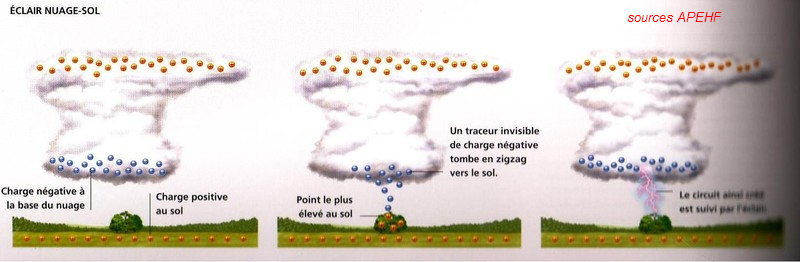

L'orage est un phénomène d'origine électrique
Icône de l'outil pédagogique Le courant électrique

Il s'agit d'un mouvement de particules électriques (les électrons) déplacées sous l'action d'un champ électrique. Le courant électrique ne circule que dans des milieux conducteurs. Son intensité est exprimée en AMPERES (A).


















Icône de l'outil pédagogique Tension électrique

Il s'agit d'une différence de charge électrique entre deux points (Va et Vb sur la figure ci-dessus). Son
intensité est exprimée en VOLT. Le parcourt d'un courant dans un élément résistif (R) produit une différence de potentiel aux bornes de cet élément donc une tension.

Loi d'ohms : U=RxI


Icône de l'outil pédagogique Résistance - Résistor

La résistance est l'aptitude d'un matériau conducteur à ralentir le passage du courant électrique.

Son unité est l'ohm (Ω).

Le résistor est un dipole possédant une certaine résistance. Par extension ou abus de langage, le terme RESISTOR est parfois remplacé par RESISTANCE.






Icône de l'outil pédagogique Impédance

C'est l'équivalent de la résistance mais appliquée au courant alternatif.

Sa valeur peut changer selon la fréquence du courant qui la traverse. Son unité est l'ohm (Ω).


Icône de l'outil pédagogique Courant continu

Un courant continu est tel que les particules électriques ne changent jamais de sens.

Si la valeur est toujours la même dans le temps on parle de courant continu constant.







Icône de l'outil pédagogique Courant alternatif

Un courant alternatif est tel que les particules changent de sens. Si le changement de sens se fait toujours de la même manière en fonction du temps, on dit que le courant est alternatif et périodique.







Lycée Théodore DECK - NB2011
