Description temporelle

Icône de l'outil pédagogique Chronogramme

Un chronogramme permet de représenter l'amplitude d'un signal en fonction du temps. Cette représentation apporte de nombreuses informations utiles sur un signal dès lors que les axes sont correctement gradués.

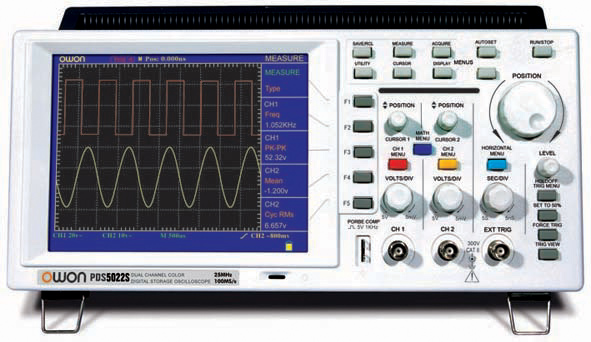

Dans la pratique, pour relever un chronogramme on utilise un oscilloscope.


Icône de l'outil pédagogique La période

La période d'un signal est le temps au bout duquel le signal se reproduit identique à lui-même.

La lettre T qualifie habituellement la période.

La période est exprimée en temps et l'inverse de la période est la fréquence.

              f = 1/T




Icône de l'outil pédagogique Le rapport cyclique

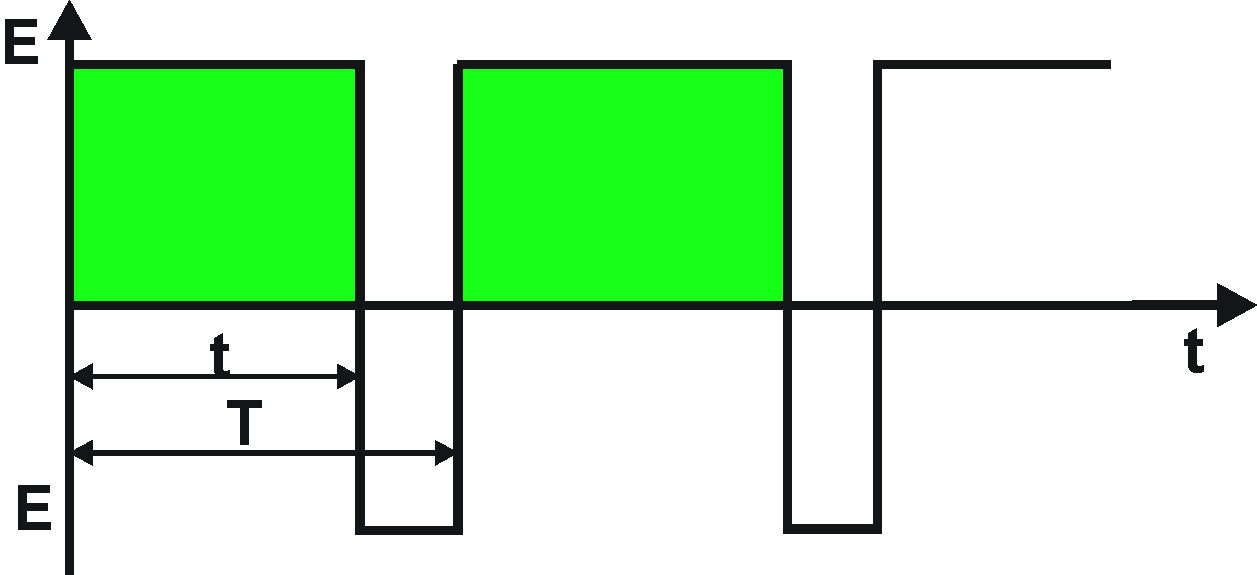

Le rapport cyclique (Duty cycle en anglais) est un nombre sans unité qui compare le temps à l'état haut d'un signal périodique rectangulaire avec la période.

α  = t/T



Sa valeur est souvent donnée en pourcentage


Icône de l'outil pédagogique Temps de montée et de descente

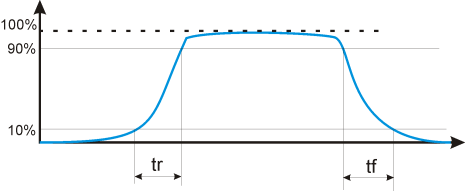

Les temps de montée (tr) et de descente (tf) définissent les durées d'établissement d'un signal logique.

Ces temps sont pris entre 10% et 90% de l'amplitude maximale du signal.


Icône de l'outil pédagogique Question Choix Multiple
Le rapport cyclique d'un signal carré est de :

10%
50%
90%
100%
