Filtre passe-bande

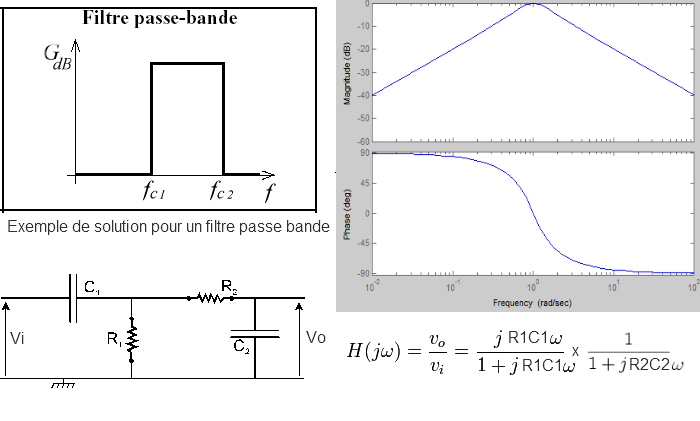

Un filtre passe-bande est un filtre ne laissant passer qu’une bande ou intervalle de fréquences compris entre une fréquence de coupure basse et une fréquence de coupure haute du filtre. Il cumule le fonctionnement du filtre passe-bas et du filtre passe-haut.

Analyse du circuit

• ω = 2.Π.f
• Zc=1/j.Cω

Si f→0 alors lim(H(jω))=0 donc Vo = 0 (ZC1=ZC2=∞ donc C1 se comporte comme un interrupteur ouvert et ne laisse pas passer le signal d'entrée)

Si f→∞ alors lim(H(jω))=0 donc Vo = 0 (ZC1=ZC2=0 donc C2 se comporte comme un interrupteur fermé et court-circuite la sortie)
