Blocage
Expression du besoin
Un signal échantillonné est destiné à être converti en valeurs numériques mais les convertisseurs analogiques-numériques nécessitent des tensions stables à leur entrée.
Pour cette raison, la structure d'échantillonnage est généralement associée à une structure de blocage (Sample & Hold).

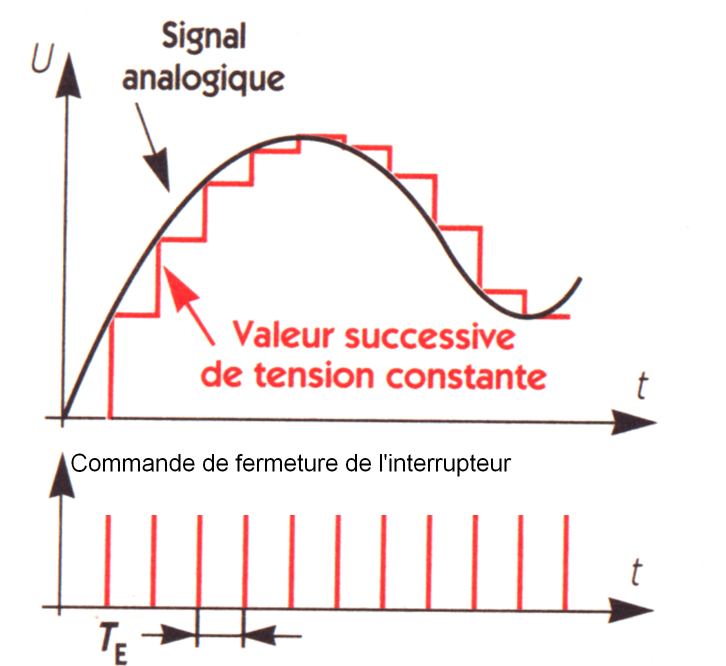

La structure de blocage mémorise la tension analogique entre deux échantillons.

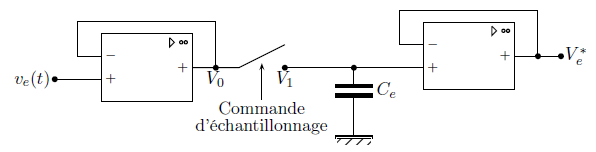

Principe de l'échantillonneur bloqueur
Les deux amplificateurs opérationnels sont montés en suiveur :
- Vo=ve(t)
- Ve* = V1
L'interrupteur (de résistance interne faible) est commandé par un signal logique impulsionnel.
Lorsque sa fermeture est commandée, V0=V1=ve(t)
Le condensateur (Ce) se charge instantanément à la valeur de ve(t)
Lorsque l'interrupteur est à nouveau ouvert, le condensateur garde la tension de ve(t) car l'impédance d'entrée du suiveur est infinie et Ce ne peut donc pas se décharger.
Ve* reste à la valeur de ve(t) tant qu'un nouvel échantillon n'est pas pris.
