Modulation de fréquence

Icône de l'outil pédagogique Modulation de fréquence

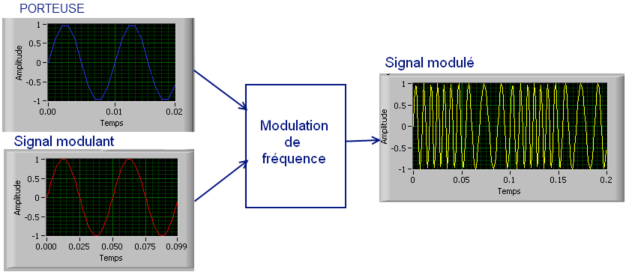

La sensibilité aux parasites de la modulation d'amplitude est corrigée par la modulation de fréquence.

Dans cette modulation, la fréquence de la porteuse change en fonction de l'amplitude du signal modulant.

Ainsi la fréquence de la porteuse sera :

  • ωp = ω0 + k.s(t)
  • où ω0 est la pulsation de la porteuse sans modulation
  • et s(t)=e.sinωmt le signal modulant






Le signal modulé à donc pour équation

v(t)=E.cos(ω0t + m.sinωmt) où m est l'indice de modulation.

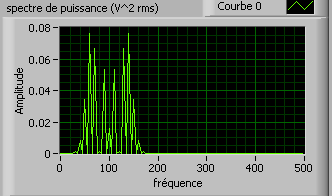

Selon la valeur de m le nombre de raies autour de la fréquence porteuse est plus ou moins important.

Cette modulation est réalisée à l'aide de circuits VCO : Voltage Controlled Oscillator


Icône de l'outil pédagogique Modulation FSK

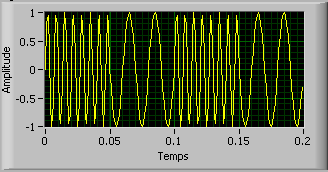

Une modulation FSK (Frequency Shift Keying) est une modulation de fréquence où le signal modulant est un signal numérique. Ainsi seules deux fréquences composent le signal modulé selon que ce soit soit un "0" ou un "1".

  Certains MODEM utilisent cette modulation pour transmettre les données numériques.
