Notion de réseaux

Un réseau au sens large est un ensemble d'objets ou de personnes interconnectés les uns avec les autres et qui font circuler des informations entre eux selon des règles communes.



En informatique, un réseau est un ensemble d'équipements informatiques reliés entre eux par des conducteurs d'informations (ondes, cuivre, fibre optique...).

L'intérêt d'un réseau informatique est de :

  • partager des données et des applications
  • partager des périphériques (imprimantes, machines, etc...)
  • travailler sur des données communes

La littérature dans ce domaine distingue généralement trois types de réseaux :

  • LAN : Local Area Network : réseau local présentant un périmètre géographique restreint (salle, batiment...).
  • MAN : Metropolitan Area Network : Il regroupe plusieurs LAN géographiquement proches
  • WAN : Wide Area Network : Il regroupe des LAN géographiquement éloignés. Internet repose sur des WAN.



Icône de l'outil pédagogique Echange Client Serveur

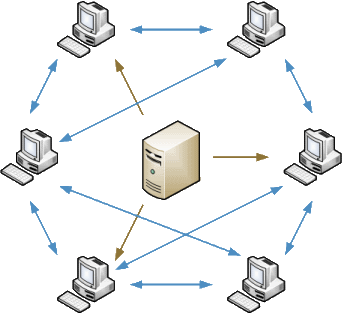

Lors d'une communication entre deux machines dans un réseau, les deux machines doivent établir une connexion. La machine émettrice (celle qui demande la connexion) est appelée client, tandis que la machine réceptrice est appelée serveur. On dit qu'on est alors dans un environnement Client-Serveur. Les machines dans un tel environnement communiquent en mode connecté, c'est-à-dire que la communication se fait dans les deux sens.


Icône de l'outil pédagogique Topologie de réseau

La topologie caractérise l'arrangement physique des noeuds de branchement du réseau.

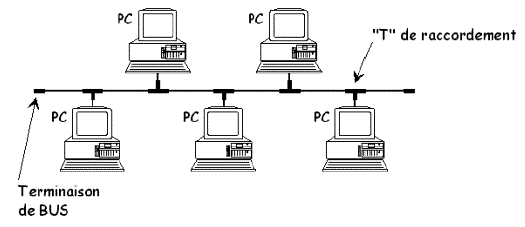

Réseau en Bus

Un câble relie tous les ordinateurs en ligne. Un "jeton" unique sur
le bus autorise une machine a émettre des données et interdit de ce fait la "collision" des
données. Dans le message d'émission est placé l'adresse de la machine destinataire. Le destinataire peut
ainsi se reconnaîre, lire le message et y répondre .
L'émetteur, lorsqu'il reçoit à nouveau le jeton, peut valider la communication et libérer le jeton pour autoriser une nouvelle transmission.

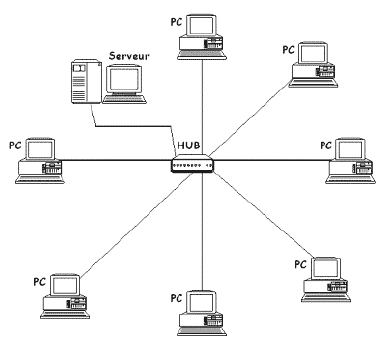

Réseau en étoile

Chaque poste est relié à un concentrateur (HUB) ou commutateur (switch). Ce derniera pour rôle d'éviter les collisions et d'autoriser les communications entre deux postes.

Cette solution est évolutive mais coûteuse.

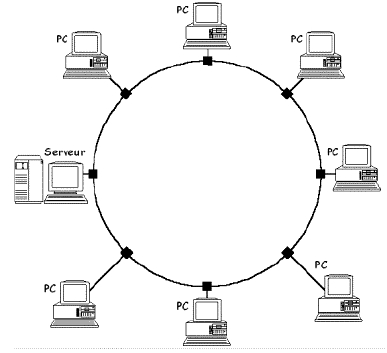

Réseau en anneau



La communication repose également sur le principe du jeton qui circule dans la ligne et
qui autorise ou non les communications.

La rupture d'un des noeuds empêche le réseau de fonctionner. La mise en oeuvre est complexe.
